Descrizioni dettagliate sul funzionamento ed i collegamenti sono nel manuale del MICRO8 o del MICRO32 al capitolo del CONTROL-BALL.
PARTI RICAMBIO
Codici articoli e prezzi

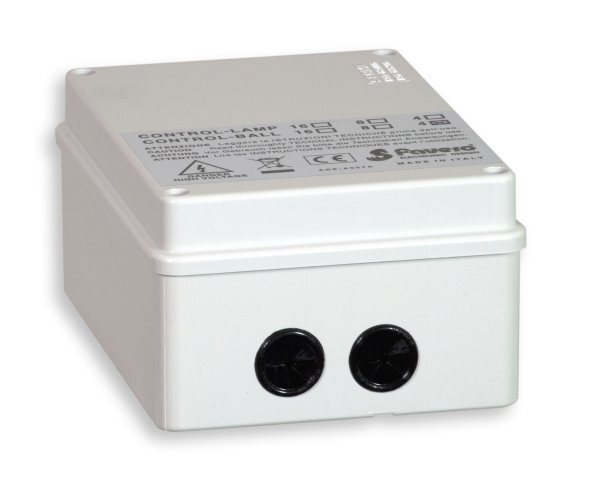

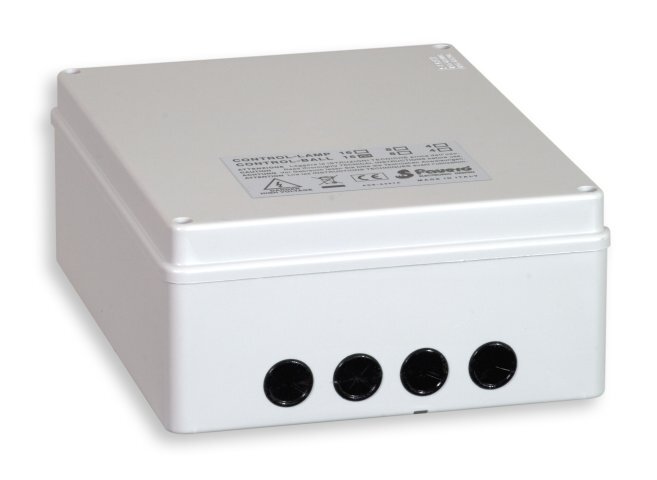

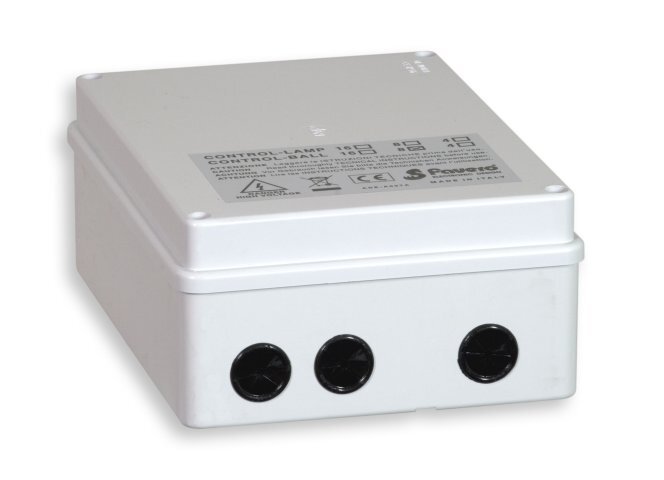

CONTROL-BALL-4/8/16
(Art.728, 729, 730)
Accessori per MICRO8 e MICRO32
Serve a controllare i BOX (cassetti) contenenti le bilie
- Disponibile in 3 modelli: per 4, 8 e 16 BOX
Art.728 - CONTROL-BALL-4 per controllare 4 BOX bilie.
Art.730 - CONTROL-BALL-16 per controllare 16 BOX bilie.
-
Il collegamento di ogni BOX al controllore avviene unicamente con 2 fili ed in bassa tensione di sicurezza (24Volt).

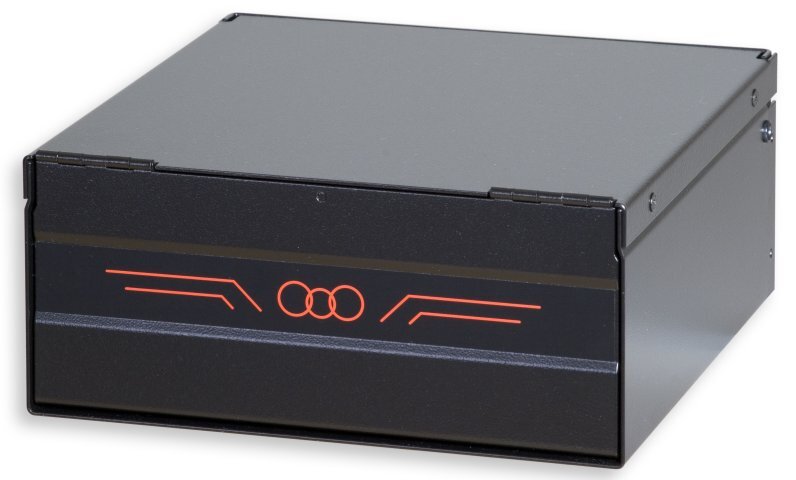

- Il BOX è un robusto contenitore metallico con un sistema semplice e meccanico per il controllo di tutte le bilie (brevettato).
- Ci sono BOX per tutti i tipi di bilie, vedi: CODICI ARTICOLI.
- Quando sul MICRO8-MICRO32 si comanda un inizio gioco (tasto START), lo sportello del BOX si apre automaticamente permettendo al giocatore di estrarre il vassoio contenente le bilie. Poi, quando si reinserisce nel BOX il vassoio con tutte le bilie e si chiude lo sportello (se manca una bilia non si chiude), il MICRO8-MICRO32 ferma il conteggio del tempo ed indica all'operatore la fine del gioco facendo lampeggiare il led rosso sul tasto del biliardo interessato.
- Al CONTROL-BALL possono essere collegati anche dei semplici contenitori per bilie nei quali l'estrazione del vassoio provoca l'apertura di un microinterruttore. In questo caso il conteggio parte automaticamente quando si estrae il vassoio.
- Alimentazione CONTROL-BALL: 230V, 250mA Max.

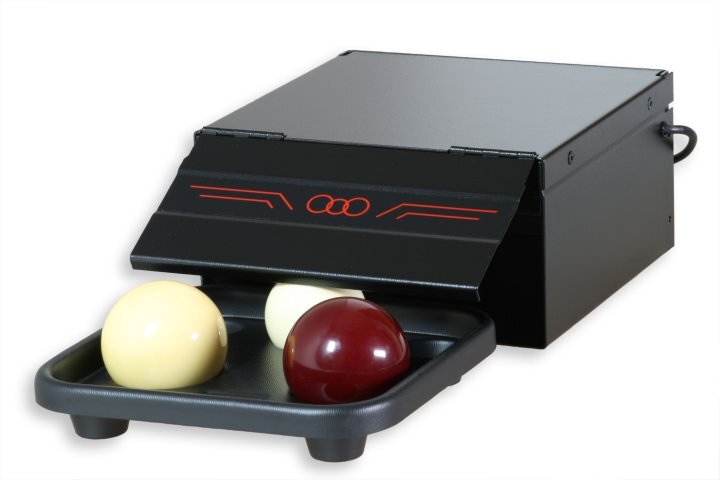

BOX bilie - fissaggio a parete

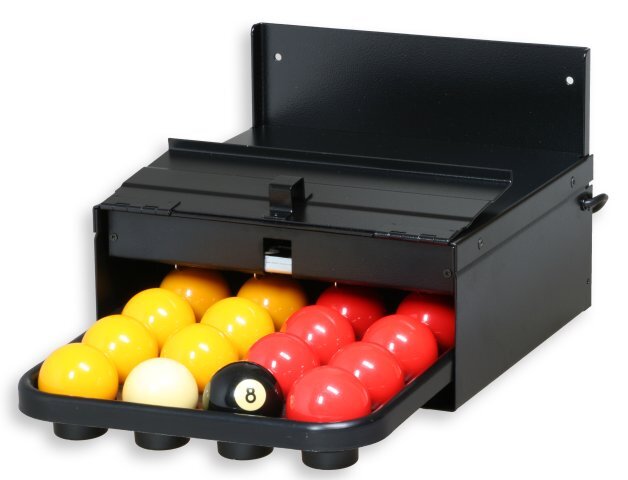

Tutti i BOX sotto elencati hanno un rialzo posteriore in lamiera per poter essere facilmente fissati a parete.

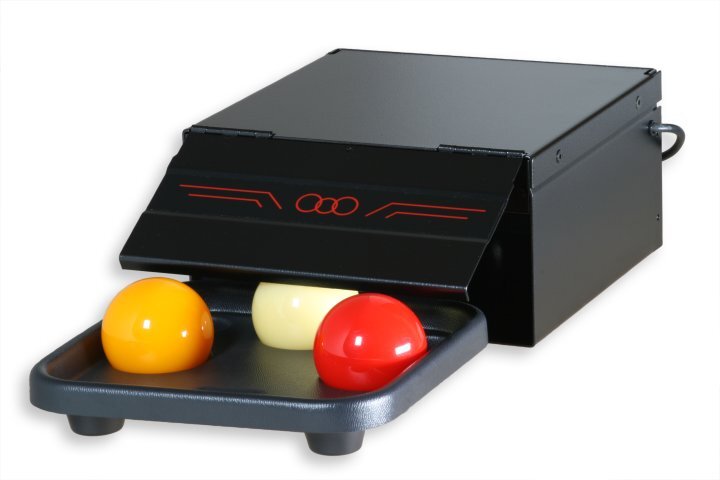

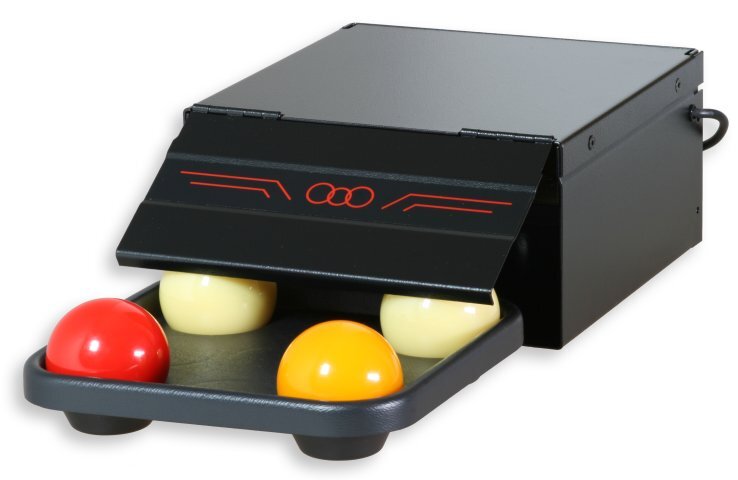

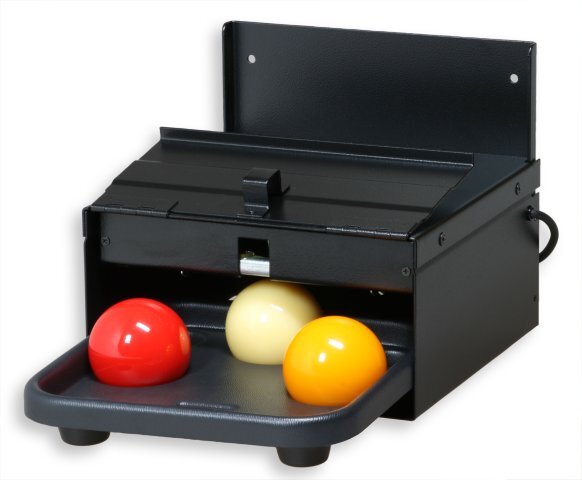

| Art.403 | - BOX-3B per INTERNAZIONALE (3 x Ø61,5-63,2mm) |

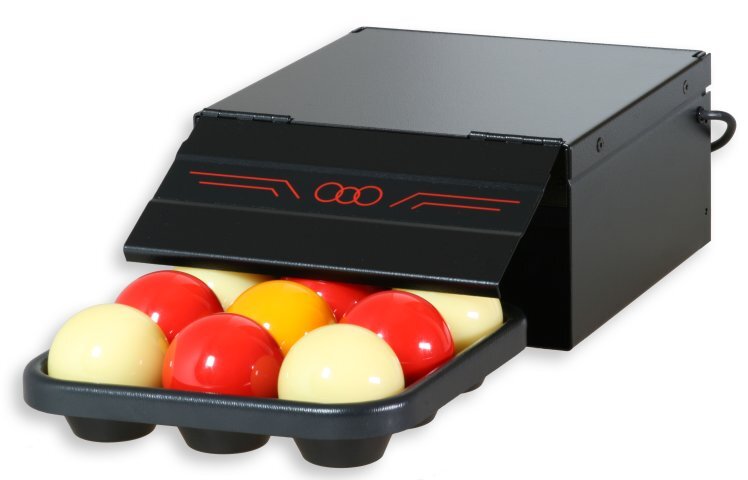

| Art.409 | - BOX-9B per Boccette Internaz. (9 x Ø61,5mm) |

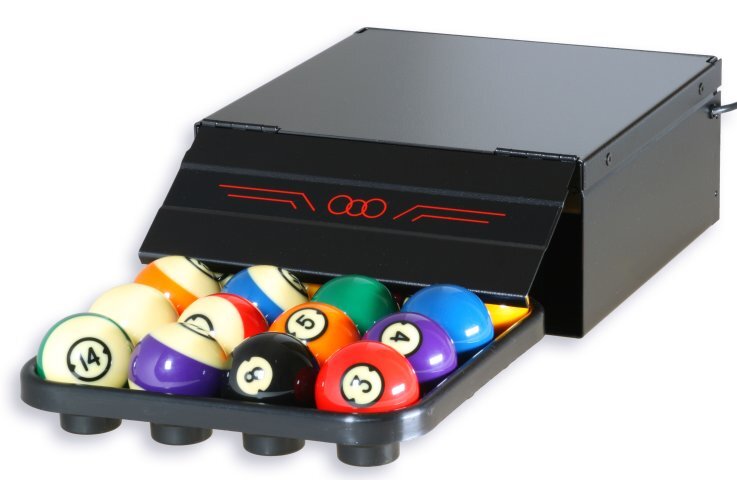

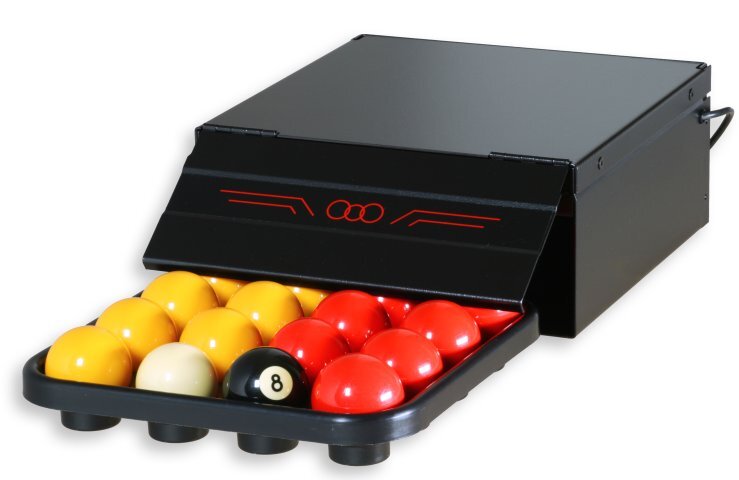

| Art.416 | - BOX-16B per POOL (16 x Ø57mm) |

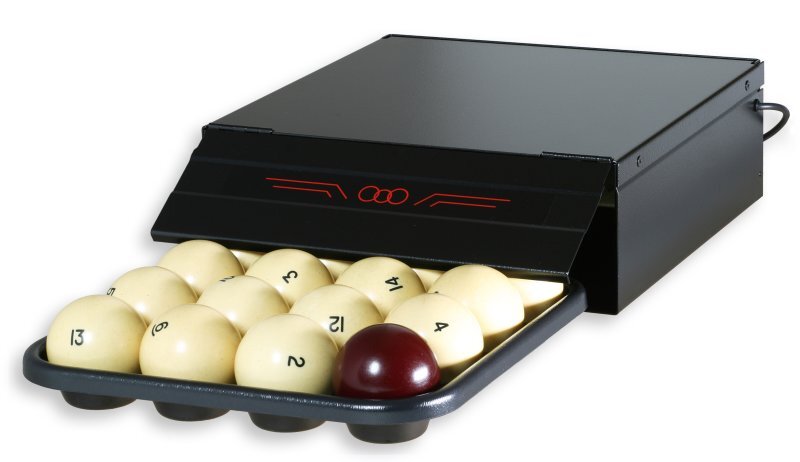

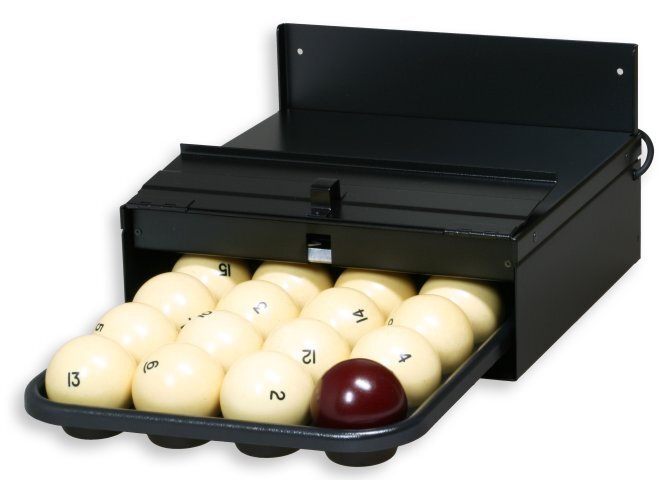

| Art.416B | - BOX-16B/68 per PIRAMIDE RUSSA (16 x Ø68mm) |

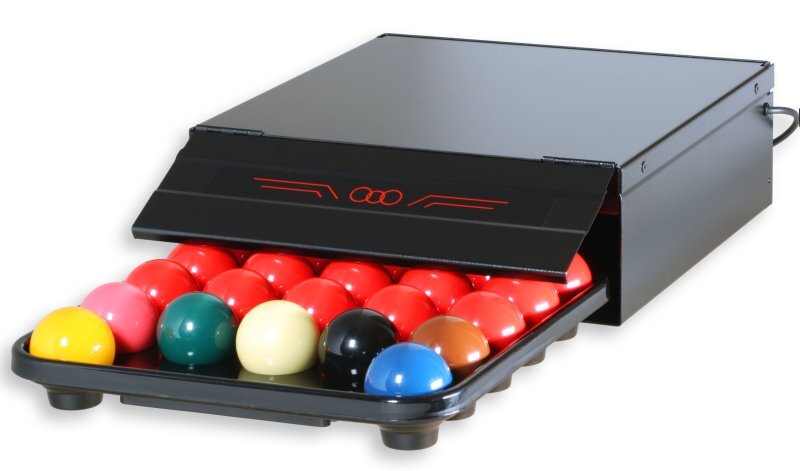

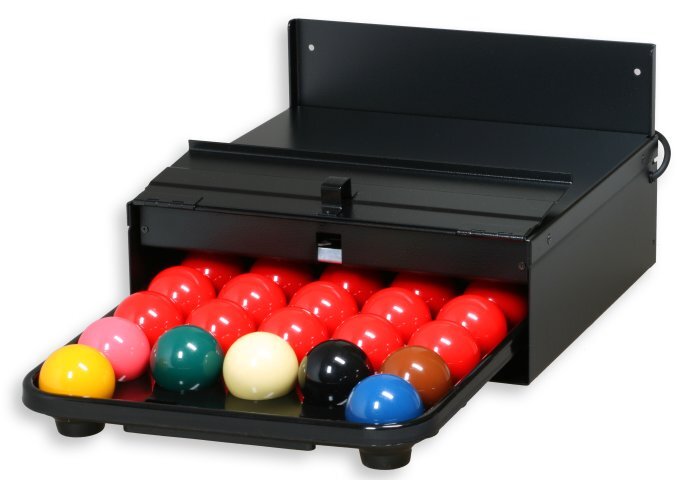

| Art.422 | - BOX-22B per SNOOKER (22 x Ø52-54mm) |

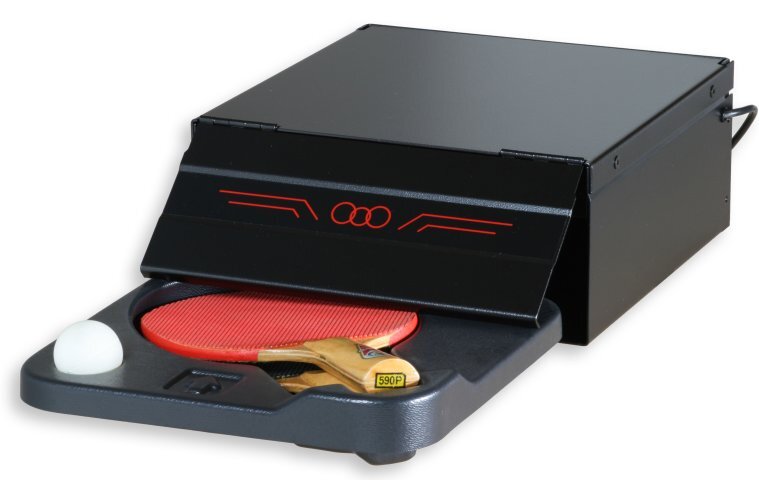

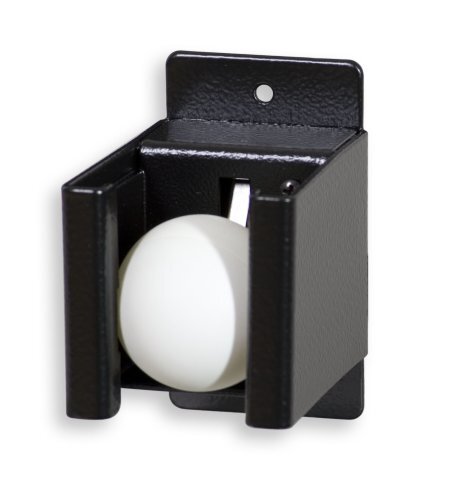

| Art.440 | - MINI-BOX per pallino bocce o Ping-Pong (Ø35-40mm) |
BOX bilie - versione bassa
Se i BOX devono essere accatastati uno sull'altro, sono disponibili senza il rialzo posteriore e con una gomma antiscivolo. Questi ultimi sono identificati dal codice articolo seguito da /L (esempio: Art.403/L)
| Art.403/L | - BOX-3B per INTERNAZIONALE (3 x Ø61,5-63,2mm) |

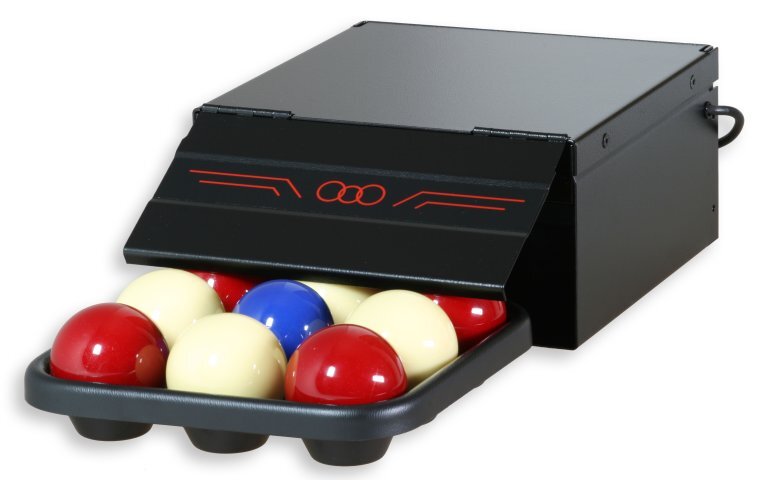

| Art.409/L | - BOX-9B per Boccette Internaz. (9 x Ø61,5mm) |
| Art.416/L | - BOX-16B per POOL (16 x Ø57mm) |
| Art.416B/L | - BOX-16B/68 per PIRAMIDE RUSSA (16 x Ø68mm) |
| Art.422/L | - BOX-22B per SNOOKER (22 x Ø52-54mm) |
| Art.440/L | - MINI-BOX per pallino bocce o Ping-Pong (Ø35-40mm) |
